2ИК и дополнительный УФ канал. Взрывозащищенное исполнение. Степень защиты оболочкой IP68

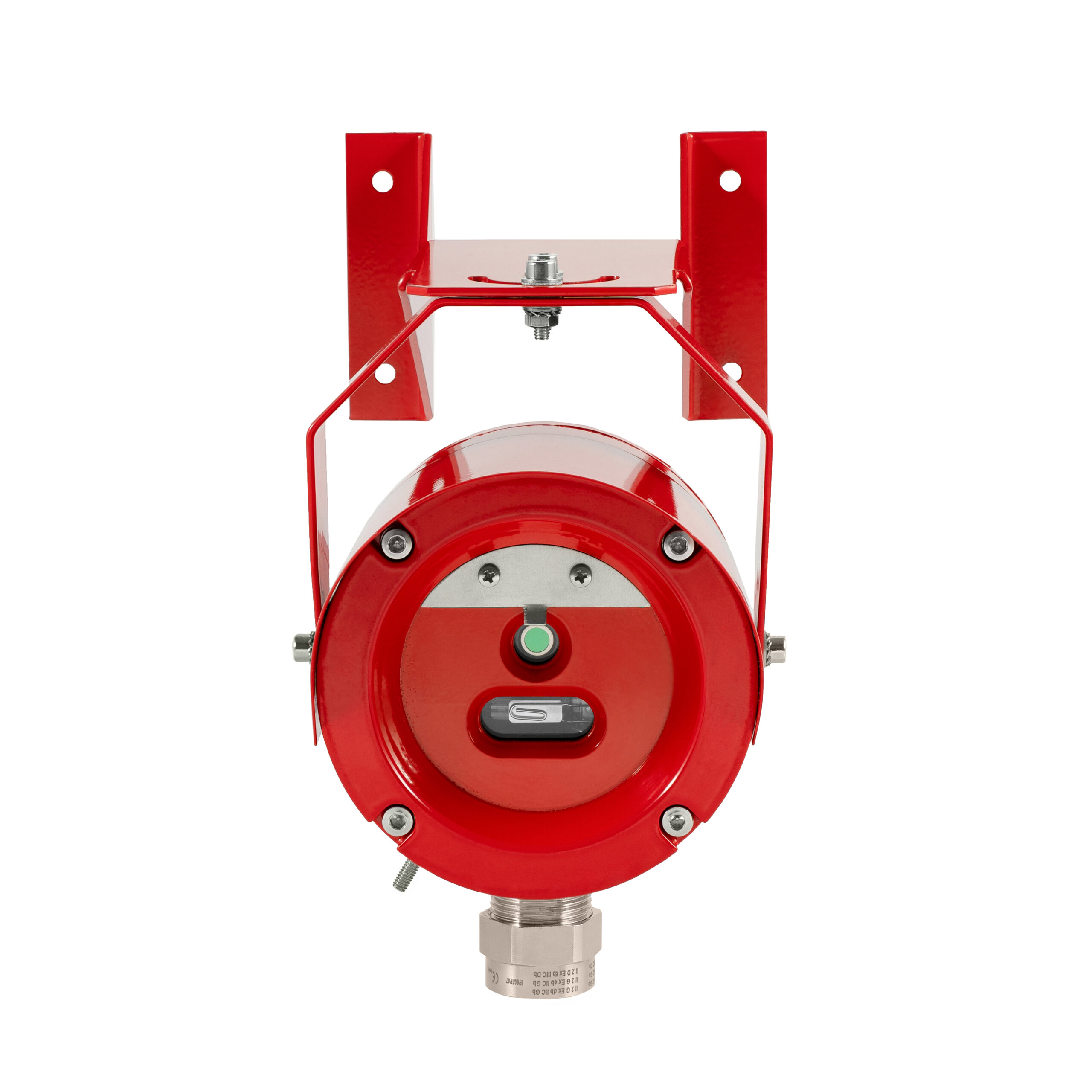

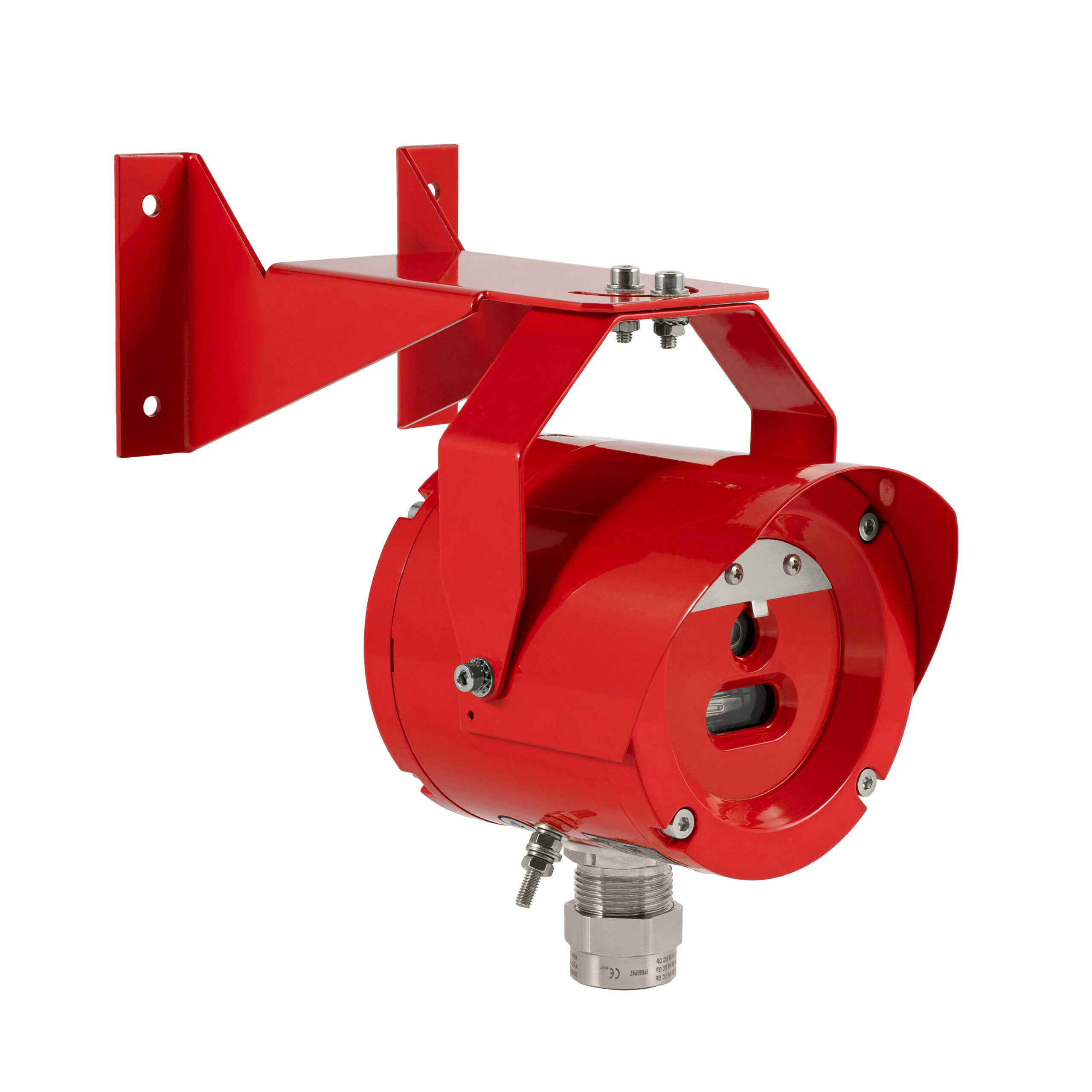

руководствоБлагодаря наличию двух ИК каналов, и дополнительного УФ канала, извещатель пламени ИП329/330-8-1 “Набат ИК/УФ Exd” обладает высокой устойчивостью
к прямой солнечной засветке, излучению ламп накаливания, нагретых объектов.
Предназначен для применения на таких объектах, как компрессорные и газоперекачивающие станции, объекты химической промышленности и ТЭК, дизельные электростанции, крупные спортивные сооружения.
В извещателе имеется автоматическая система самотестирования, которая периодически выполняет калиброванную проверку правильного функционирования извещателя. В связи с этим отпадает необходимость использования внешних источников тестового излучения для контроля работоспособности извещателя.
Стандартная комплектация извещателя оснащена релейными выходами «Пожар», «Неисправность» и цифровым адресным интерфейсом RS-485 по протоколу Modbus RTU (исполнение 1).
Расширенная комплектация, дополнена изолированным аналоговым интерфейсом «Токовая петля 0 ‒ 20 мА» (исполнение 2).
Извещатель выполнен во взрывонепроницаемой оболочке, имеет маркировку взрывозащиты 1Ex db IIB T5 Gb/Ex tb IIIC T100°C Db и может применяться для внутренних и наружных установок в зонах с взрывоопасной газовой средой класса 1 и 2 согласно ГОСТ 30610.10-1 и в зонах с взрывоопасной пылевой средой класса 21 и 22 согласно ГОСТ 31610.10-2
Технические характеристики
| Дальность обнаружения тестовых очагов | ТП-5 -не менее 35 м, ТП-6 -не менее 25 м | ||
| Устойчивость к оптическим помехам:
— прямая солнечная засветка |
100000 лк
|
||
| Маркировка взрывозащиты | 1Ex db IIB T5 Gb/ Ex tb IIIC T100°C Db | ||
| Угол обзора при дальности обнаружения тестовых очагов, не менее:
— на уровне 70% от дальности на оптич. оси |
90 ° 110° |
||
| Время срабатывания | 8-15 с | ||
| Диапазон рабочих температур | от – 50 до + 60 °С | ||
| Напряжение электропитания | от 10 до 29 В для исполнения 1; от 18 до 29 В для исполнения 2; | ||
| Ток, потребляемый при номинальном напряжении электропитания,не более | При отключенном подогреве: — в дежурном режиме и режиме неисправность -65 мА; — в режиме “Пожар”– 110 мА |
||
| Степень защиты оболочкой | IP68 | ||
| Габаритные размеры | не более 215х115х160 мм | ||
| Масса, | не более 1800 г | ||
| Средняя наработка извещателей на отказ | 60 000 часов | ||
| Гарантийный срок эксплуатации | 36 месяцев | ||
В отличие от извещателя пламени ИП330-8-1 “Набат 3ИК Exd” извещатель ИП329/330-8-1 “Набат ИК/УФ Exd” способен обнаруживать возгорания веществ, не содержащих углерод, например таких, как водород, сера и горючие металлы.
