НАБАТ 5М

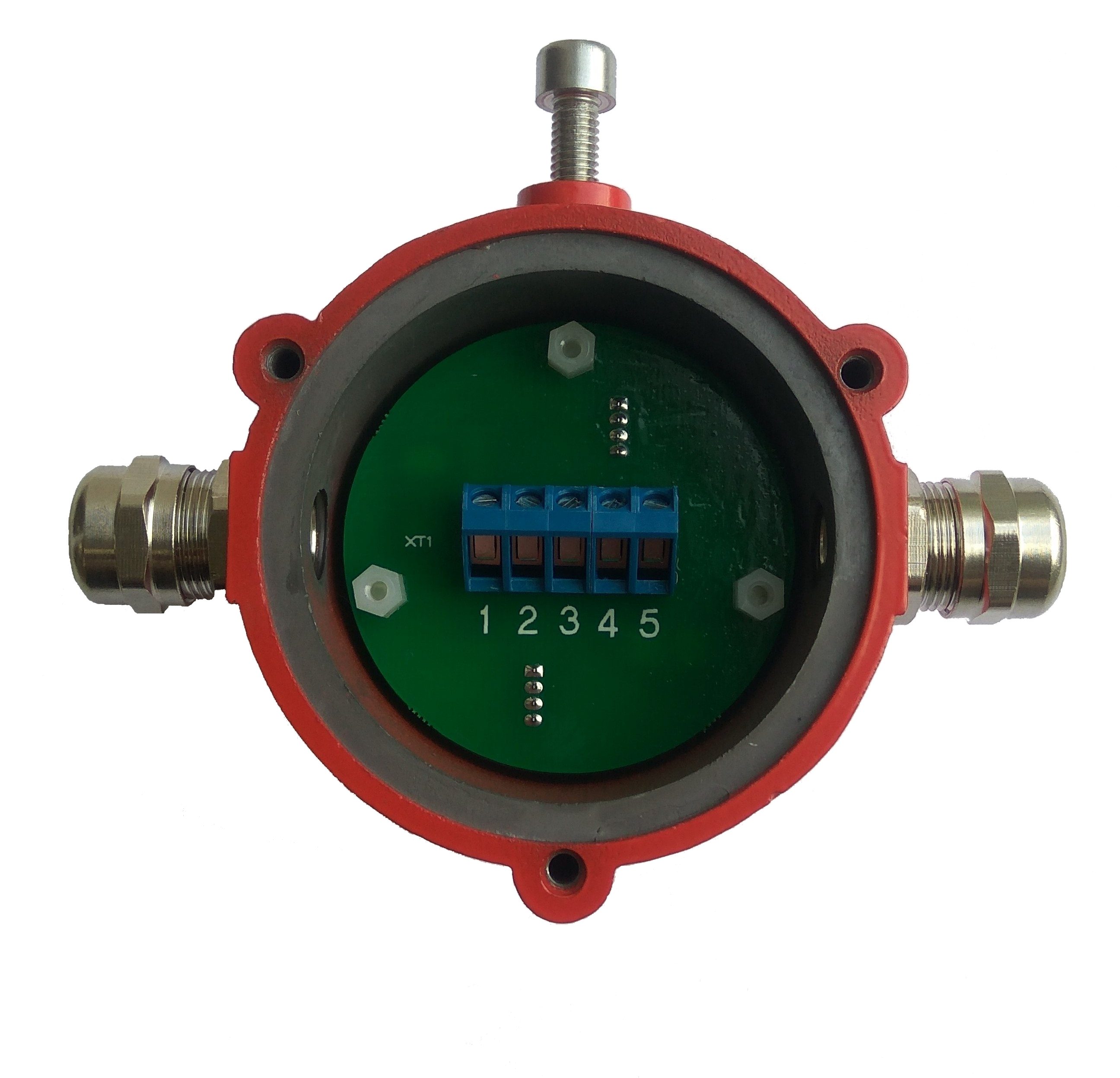

Благодаря использованию принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп, солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех. Конструкция с кабельными вводами обеспечивает удобство монтажа и обслуживания извещателя.

Подключается к двухпроводному или четырёхпроводному шлейфу приёмно-контрольного пульта. Выходной сигнал формируется увеличением тока потребления или срабатыванием реле.

Предназначены для защиты объектов, расположенных в помещениях и на открытых площадях, где возможно образование взрывоопасных смесей категории IIA, IIB, IIC согласно ГОСТ 30852.11-2002 групп T1-T6 согласно ГОСТ 30852.5-2002:

• Нефтяных скважин, шлейфовых нефтеобрабатывающих платформ
• Нефтепроводов и установок для разжижения нефти при их транспортировке по нефтепроводам, нефтехранилищ
• Морских терминалов для загрузки танкеров
• Открытых площадок для хранения пожароопасных и взрывчатых веществ, складов горюче-смазочных материалов, гаражей и автозаправочных станций, резервуарных парков сжиженных газов

Рекомендации по количеству извещателей, подключаемых к шлейфу различных приёмно-контрольных приборов приведены в разделе «Примеры схем подключения извещателей».

При подключении извещателей к приёмно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС-1), который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателей к приёмно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС-1) нет необходимости.

Для проверки работоспособности извещателей во взрывозащищённом исполнении следует заказывать Фонарь тестовый взрывозащищённый НАБАТ ФТ.
